Zadání: opěrná zeď 3,8 m ve svahu

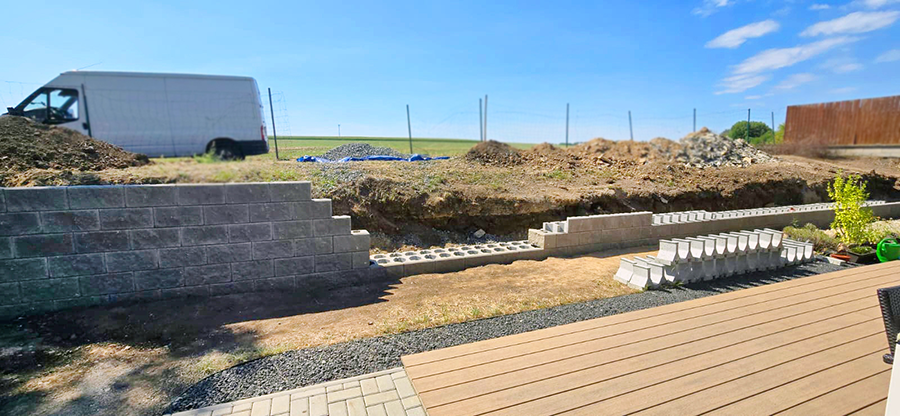

Zákazník si objednal 3,8 metru vysokou opěrnou zeď ze suchého stavebnicového systému Stavoblock. Na základě našeho statického modelu jsme navrhli konstrukci s potřebným počtem táhel v sedmi řadách a dodali kompletní podklady pro výstavbu. V této fázi však zákazník neměl zpracovaný hydrogeologický průzkum. Stavba byla zahájena a zeď byla postavena přibližně do výšky jednoho metru. Následně bylo nutné zajistit stavební povolení, a tedy i statický posudek vypracovaný autorizovaným statikem.
Problém: nevhodné podloží
Hydrogeologický průzkum charakterizoval zeminu ve vrstvách jako:
• slabě zvětralý pískovec
• jíl
• navážka
Z důvodu horší kvality zeminy statik navrhl realizovat pod zeď betonový fundament. Takové řešení je běžné zejména u klasických betonových opěrných zdí, kde je masivní základ klíčovým prvkem stability. V tomto případě by však bylo nutné již rozestavěnou konstrukci zbourat a vybetonovat základové podlaží, což by stavbu výrazně prodražilo a časově zkomplikovalo.

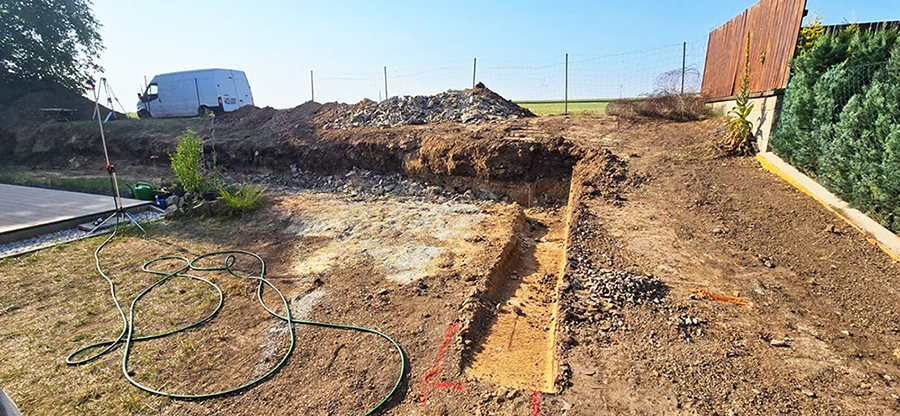

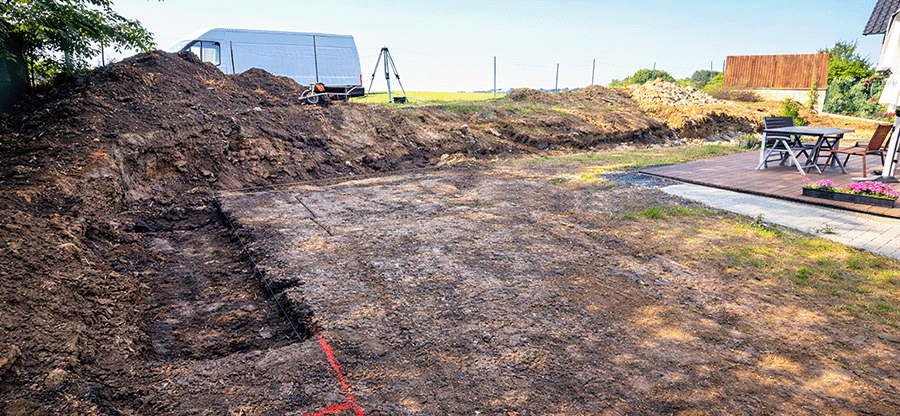

Výkop pro opěrnou zeď postačí v hloubce 300 mm
Významné finanční úspory lze dosáhnout tím, že není nutné betonovat základ
Řešení bez betonáže: statický výpočet a dodatečné vyztužení
Namísto demolice jsme hledali efektivnější řešení.
V našem statickém programu jsme provedli nový výpočet opěrné zdi a navrhli úpravu konstrukce:
• zesílení vyztužení doplněním dalších kotvících dvoutáhel do paty opěrné zdi
Tím došlo ke zvýšení stability konstrukce proti posunutí a převrácení.
Statický návrh byl vyhovující i ze strany autorizovaného statika a umožnil pokračovat ve stavbě opěrné zdi bez nutnosti realizace betonového základu.

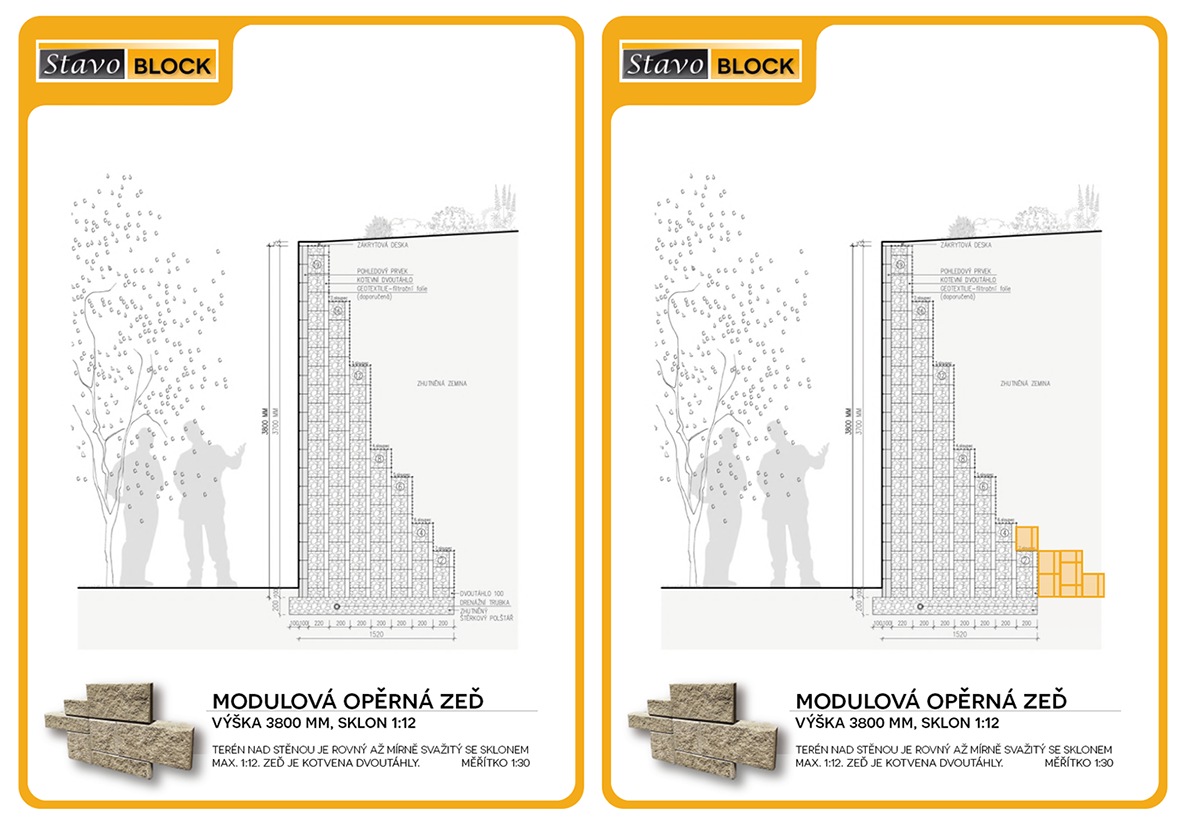

Opěrná zeď byla v patě doplněna o další kotvící prvky, čímž bylo možné zcela eliminovat mokrý proces betonáže základů

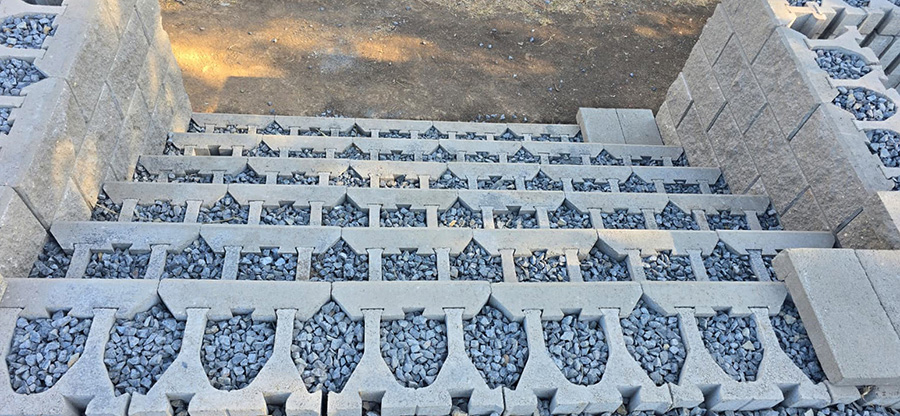

Pohledové prvky jsou vzájemně provazovány dvoutáhly a postupně zasypávány štěrkem

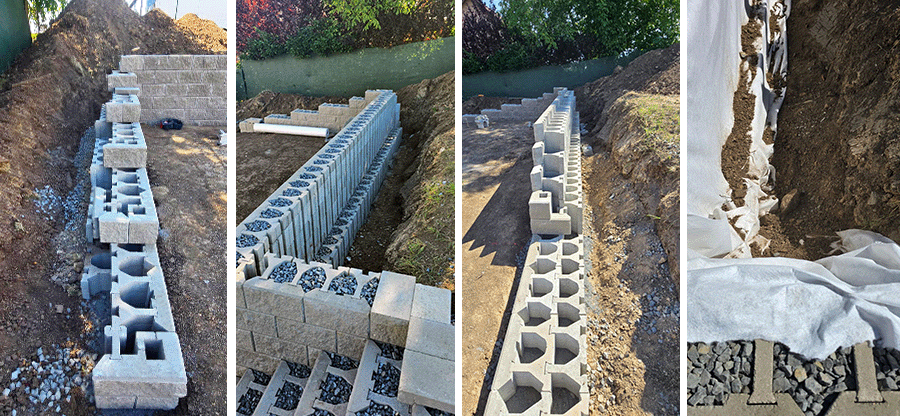

Ilustrační fotografie suchého procesu výstavby opěrné zdi se schodištěm systému Stavoblock
Proč je výpočet opěrné zdi zásadní
Každé podloží se chová jinak. Právě proto je důležité řešit opěrné zdi ve svahu individuálně. Znát skladbu zeminy a provést správný statický návrh. U suchých systémů, jako je Stavoblock, lze díky správnému návrhu výztuže dosáhnout vysoké stability i bez masivní betonáže.
Suché zdění vs. betonové opěrné zdi
Klasické betonové opěrné zdi často vyžadují:
• hluboký betonový základ
• armování
• delší technologické přestávky
Naopak opěrné zdi ze suchého zdění umožňují:
• rychlejší realizaci
• menší zásah do terénu
• flexibilní úpravy statického návrhu
To je zásadní zejména při změně podmínek během stavby.
Nezapomeňte na hydroizolaci a odvodnění
Právě voda je nejčastější příčinou poruch opěrných konstrukcí. Bez ohledu na zvolený systém je klíčové správné odvodnění opěrné zdi, řešení tlaků vody, případná hydroizolace opěrné zdi a kvalitní zásypový materiál.

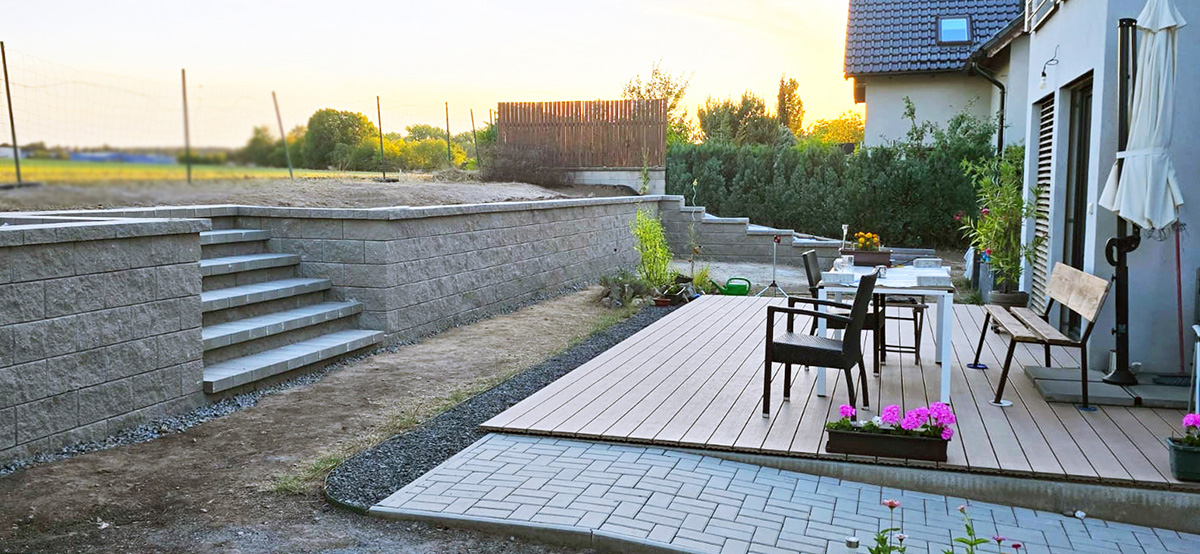

Shrnutí: vysoké opěrné zdi bez betonového základu jsou možné
Tento případ ukazuje, že i téměř čtyřmetrové opěrné zdi z betonu v podobě stavebnicových bloků lze bezpečně realizovat bez betonového fundamentu, pokud je konstrukce správně navržena a staticky posouzena. Klíčem je individuální statický výpočet, znalost podloží, správné vyztužení a profesionální návrh systému. Pokud řešíte vysokou stavbu opěrné zdi, doporučujeme vždy konzultaci s odborníkem ještě před zahájením realizace.
