Dřevěný, nebo kovový rošt?
Co rozhoduje o kvalitě provětrávané fasády bytového domu?

Provětrávaná fasáda není jen obklad

Provětrávanou fasádu je správnější chápat jako konstrukční systém několika vzájemně souvisejících vrstev.

• nosnou stěnu budovy
• tepelnou izolaci
• nosnou podkonstrukci – kotevní rošt
• provětrávanou vzduchovou mezeru
• vnější fasádní obklad

Kotevní rošt přitom vytváří statické spojení mezi nosnou stěnou budovy a fasádním obkladem. U provětrávaných fasád se obecně používají konstrukce z kovu i dřeva. Výrobci fasádních systémů uvádějí například dřevo, hliník, pozinkovanou nebo nerezovou ocel. Volbu materiálu proto nelze redukovat pouze na otázku: „Unese obklad?“ Nejen u bytového domu bychom se měli ptát také:

• Jak se podkonstrukce chová při požáru?
• Jak reaguje na vlhkost?
• Jaké má mechanické vlastnosti?
• A jaké vlastnosti má celá výsledná fasádní skladba?

Třída reakce na oheň A1 samotného fasádního obkladu neznamená automaticky třídu A1 celé fasádní skladby

Dřevěný nebo kovový rošt pod fasádu?

Je skutečně žádoucí přidávat do fasádní skladby hořlavý konstrukční materiál, pokud je možné použít nehořlavý? Zvláště pokud jde o rozsáhlou fasádu domu s mnoha byty a podlažími?

Dřevěný rošt

Dřevo je organický a hořlavý materiál. Zároveň je hygroskopické, to znamená, že jeho vlhkost se mění podle okolních podmínek a s tím souvisejí také jeho rozměrové změny.

Kovový rošt

Kov je nehořlavý a rozměrově stabilní konstrukční materiál. Její mechanické vlastnosti jsou přesně definovatelné a chování kotevního roštu lze předvídat a zohlednit ve statickém a konstrukčním návrhu.

Jaký materiál se používá pod fasádu Stavoblock jako nosný rošt?

Fasáda Stavoblock používá nosnou podkonstrukci pouze z kovových - ocelových profilů z pozinkovaného plechu. Základem profilů je tedy ocel, jejíž povrch je opatřen ochrannou vrstvou zinku. Pozinkování zvyšuje odolnost oceli proti korozi a přispívá k dlouhodobé ochraně nosné konstrukce.
Pozinkovaný ocelový rošt fasády Stavoblock spojuje nehořlavost oceli s protikorozní ochranou zinkové vrstvy a tvoří nezaměnitelnou součást celého fasádního systému.

Materiál nosného roštu STAVOBLOCK v kostce:

• Jádro: ocel
• Povrchová ochrana: zinková vrstva
• Provedení: Omega lišty z pozinkovaného ocelového plechu
• Hlavní vlastnosti: nehořlavost, přesně definované mechanické vlastnosti, rozměrová stabilita a ochrana proti korozi
• Funkce: bezpečné přenesení zatížení fasádního obkladu do nosné konstrukce budovy

Pozinkovaný ocelový rošt fasády Stavoblock spojuje nehořlavost oceli s protikorozní ochranou zinkové vrstvy a tvoří nezaměnitelnou součást celého fasádního systému.

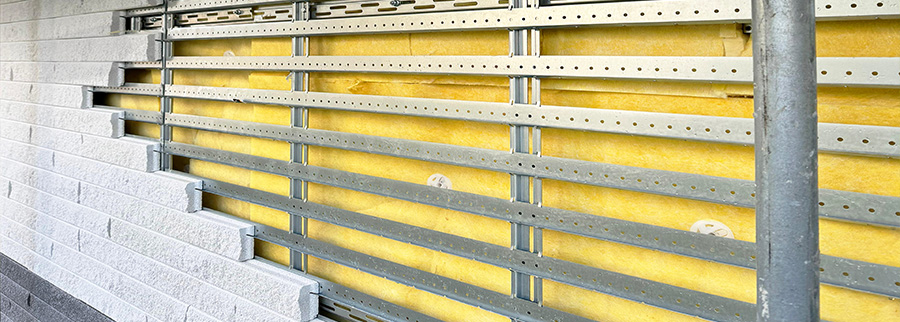

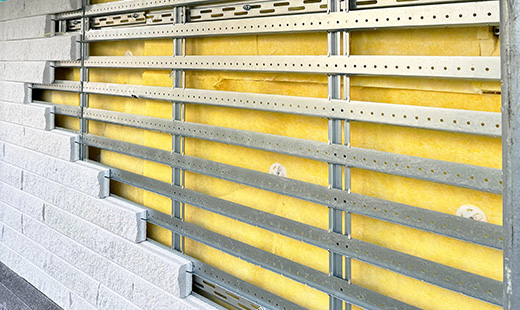

Pod obkladem STAVOBLOCK se skrývá nosný rošt z pozinkované oceli. I díky nehořlavé podkonstrukci dosahuje stanovená fasádní skladba nejvyšší třídy reakce na oheň A1

Dřevěný vs. kovový rošt provětrávané fasády: srovnání technických vlastností

Výška bytového domu přímo ovlivňuje požadavky na požární bezpečnost provětrávané fasády. Klíčovými mezníky jsou požární výšky 12 a 22,5 metru, s jejichž překročením se požadavky na fasádní skladbu zpřísňují. Čím vyšší je budova, tím důležitější je proto nejen reakce na oheň samotného obkladu, ale také materiál nosného roštu, tepelná izolace a požární vlastnosti celé fasádní sestavy. Volba mezi dřevěným a kovovým roštem tak není pouze konstrukčním detailem. U bytových domů může zásadně ovlivnit možnosti použití celého provětrávaného fasádního systému.

Dřevěný vs. kovový rošt podle požární výšky bytového domu

Nehořlavý fasádní obklad ještě neznamená nehořlavou fasádní skladbu

Investor může dostat informaci: „Obklad je nehořlavý.“ To je relevantní údaj. Není to však informace o celé fasádě.

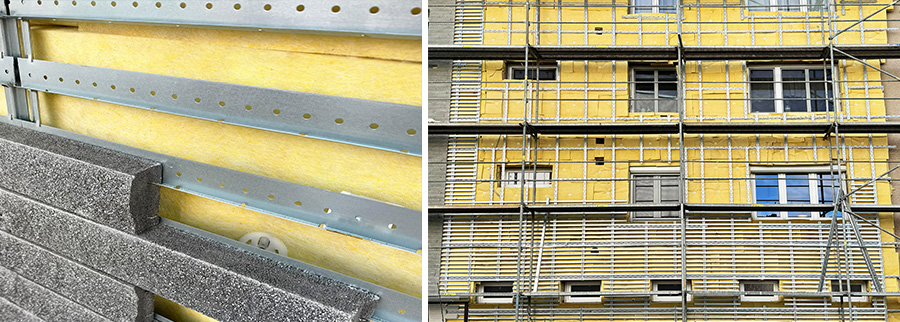

Realizace provětrávané fasády Stavoblock na bytovém domě v Nižboru

Betonový obklad A1? Automaticky fasádní sestava A1

U fasádního systému Stavoblock se požární bezpečnost neopírá pouze o nehořlavost samotných betonových obkladových prvků. Požárně technické posouzení PAVUS hodnotilo obkladovou fasádní skladbu Stavoblock jako celek, včetně nosného systému z ocelových profilů a minerální tepelné izolace. Pro stanovenou konfiguraci fasádní skladby Stavoblock na ocelové podkonstrukci je deklarována nejvyšší třída reakce na oheň A1.

A1 - Co tento údaj skutečně znamená?

Třída reakce na oheň A1 představuje nejvyšší klasifikaci podle ČSN EN 13501-1. Označuje stavební výrobky a materiály, které nepřispívají k rozvoji ani šíření požáru. Evropská klasifikace rozlišuje celkem sedm základních tříd reakce na oheň:

Proto je důležité ptát se: Jaká je třída reakce na oheň celé deklarované sestavy?

Proč je požární bezpečnost zvlášť důležitá u bytového domu?

U bytových domů může požár fasády ohrozit velký počet osob a šířit se po vnějším plášti mezi jednotlivými podlažími. U provětrávaných fasád je proto zásadní požární bezpečnost celé konstrukce, nikoli pouze nehořlavost pohledového obkladu. ČSN 73 0810 zohledňuje fasádní skladbu jako celek, včetně nosného roštu, tepelné izolace, upevňovacích prvků a dalších součástí systému. Zvláštní význam má také provětrávaná dutina, která může při požáru ovlivnit jeho šíření. Proto je při návrhu provětrávané fasády bytového domu rozhodující, z jakých materiálů je celý systém sestaven a jaké požární vlastnosti má konkrétní navržená skladba.

Provětrávaná mezera fasády: proč je důležitá a jak musí být navržena?

Provětrávaná mezera je jedním z klíčových prvků provětrávané fasády bytového domu. Vzduchová dutina mezi obkladem a dalšími vrstvami konstrukce umožňuje proudění vzduchu a odvod vlhkosti, čímž podporuje vysychání fasádní skladby. U fasádního systému Stavoblock lze fasádu realizovat s provětrávanou i neprovětrávanou vzduchovou mezerou. Za provětrávanou se považuje mezera s větracími otvory ve spodní a horní části fasády o minimální celkové ploše 50 cm2 na běžný metr fasády. Provětrávaná dutina proto není pouhým prázdným prostorem za obkladem, ale funkční součástí fasádního systému, kterou je nutné správně navrhnout a zahrnout do technického i požárně bezpečnostního řešení celé fasády.

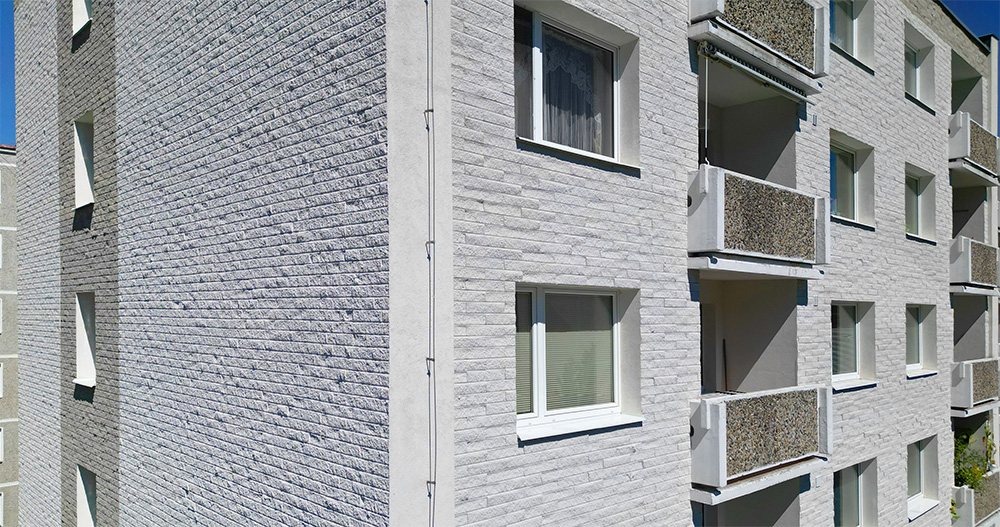

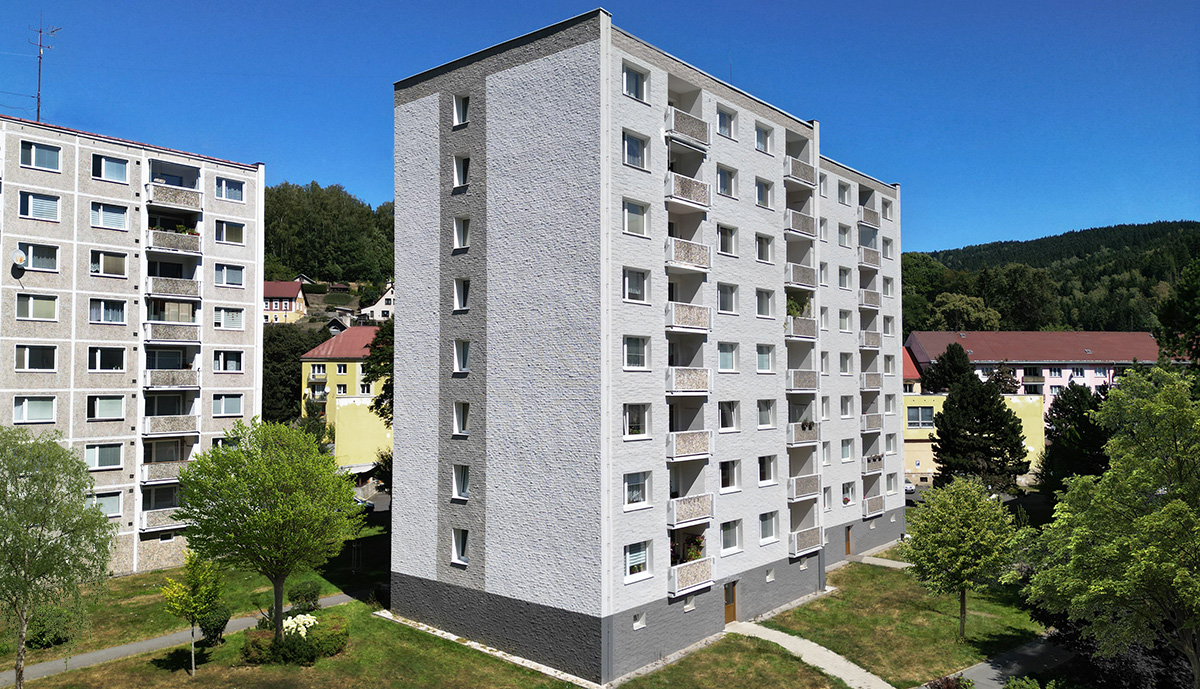

Fasádní obklad Stavoblock na bytovém domě v Kraslicích dosahuje konstrukční výšky 27 metrů a je v celé ploše realizován na ocelové nosné podkonstrukci

Požár Grenfell Tower: proč rozhoduje celá fasádní skladba

Tragickým příkladem toho, proč je nutné posuzovat fasádu jako ucelený systém, je požár výškového bytového domu Grenfell Tower v Londýně v roce 2017, při kterém zemřelo 72 lidí. Požár vznikl uvnitř jednoho z bytů, následně pronikl do vnějšího fasádního pláště a mimořádně rychle se rozšířil po budově. Hlavním faktorem rychlého šíření požáru byly podle závěrů vyšetřování hliníkové kompozitní panely (ACM) s hořlavým polyetylenovým jádrem. Součástí fasádní skladby byla také hořlavá tepelná izolace, převážně z PIR pěny.

Tragické následky požáru navíc nezpůsobily pouze plameny. Vyšetřování prokázalo zásadní roli kouře a toxických zplodin hoření. S výjimkou osob, které z budovy spadly, bylo příčinou zneschopnění a následných úmrtí vdechování toxických zplodin; mezi hlavní toxické složky patřily oxid uhelnatý a kyanovodík. K produkci a šíření kouře přispívaly různé materiály včetně prvků vnějšího opláštění a izolace.
Požár Grenfell Tower tak mimořádně názorně ukázal, proč u výškových a bytových domů nestačí hodnotit pouze pohledový fasádní obklad. Rozhodující je požární chování celé fasádní skladby a vzájemné působení všech materiálů, které ji tvoří.

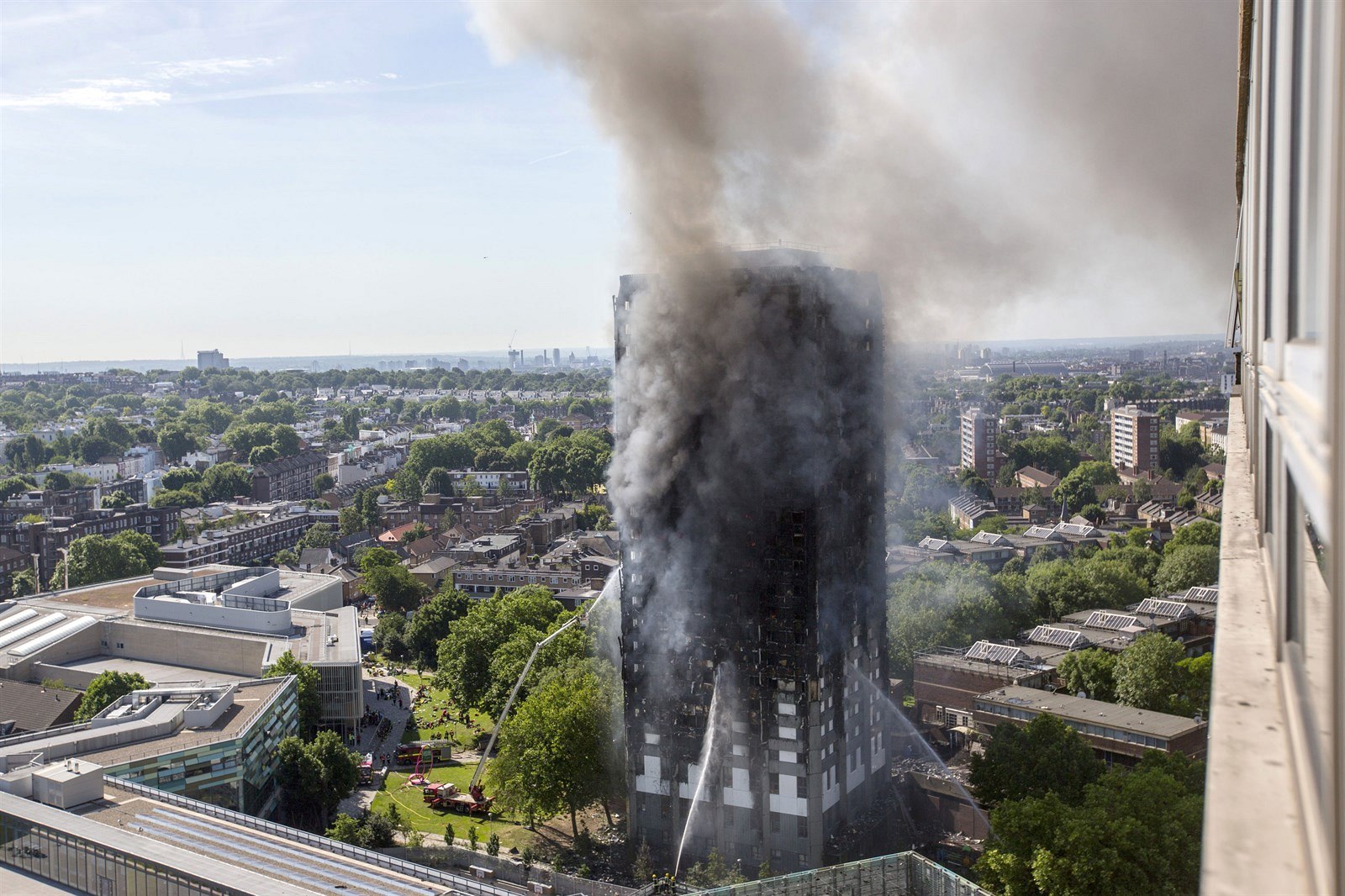

Požár zachvátil londýnskou výškovou budovu Grenfell Tower (14. 6. 2017)

Požární bezpečnost se týká i kontaktních fasád s polystyrenem

Požární bezpečnost fasád se netýká pouze provětrávaných systémů. Také u kontaktních zateplovacích systémů ETICS s expandovaným polystyrenem (EPS) vstupuje do fasádní skladby hořlavý tepelný izolant. Samotný fasádní polystyren se běžně klasifikuje ve třídě reakce na oheň E, zatímco kompletní systém ETICS s EPS může díky své skladbě dosahovat vyšší třídy reakce na oheň. České požární požadavky proto stanovují, kde a za jakých podmínek lze EPS použít a kde je nutné doplnit nebo nahradit jej nehořlavými materiály, například minerální vatou. I zde tak platí stejný princip: o požární bezpečnosti fasády nerozhoduje jediná její vrstva, ale konkrétní skladba a její řešení jako celku.

Nejčastější otázky o dřevěném a kovovém roštu provětrávané fasády

Může být provětrávaná fasáda bytového domu na dřevěném roštu?

Použití kotevního roštu závisí na konkrétní fasádní skladbě, požární výšce budovy a požadavcích požárně bezpečnostního řešení. Dřevo je hořlavý konstrukční materiál, a proto je nutné jeho použití posuzovat jako součást celé fasádní sestavy. Nehořlavý obklad sám o sobě neznamená, že je nehořlavá také celá fasáda.

Je u provětrávané fasády bytového domu povinný kovový rošt?

Ne, české požární normy nestanovují jednoduché pravidlo, podle kterého musí mít každý bytový dům kovový rošt. S rostoucí požární výškou budovy se však požadavky na požární bezpečnost fasády zpřísňují. Rozhodující proto není samotný materiál roštu, ale požární vlastnosti a vyhovující řešení celé navržené fasádní skladby.

Jaký je rozdíl mezi dřevěným a kovovým roštem z hlediska požární bezpečnosti?

Zásadní rozdíl spočívá v reakci samotných materiálů na oheň: dřevo je hořlavé, zatímco kov je nehořlavá. Dřevěný rošt tedy představuje ve fasádní skladbě hořlavý konstrukční prvek, zatímco kovový rošt takový prvek do skladby nevnáší. Výslednou třídu reakce na oheň celé fasády je však vždy nutné vztahovat ke konkrétně posuzované sestavě.

Znamená betonový fasádní obklad třídy A1 automaticky celou fasádu A1?

Ne. Třída reakce na oheň A1 samotného betonového obkladu automaticky neznamená, že A1 dosahuje také celá fasádní sestava. Za obkladem se nachází nosný rošt, upevňovací prvky, tepelná izolace a další součásti. Proto je vždy důležité zjistit, zda se deklarovaná třída A1 vztahuje pouze na obklad, nebo na konkrétní fasádní sestavu jako celek.

Proč je u bytového domu důležitá třída reakce na oheň celé fasádní sestavy?

Protože při požáru nerozhoduje pouze materiál viditelného obkladu, ale požární chování celé fasádní skladby. Význam mají také materiály nosné podkonstrukce, tepelné izolace, upevňovacích prvků a konstrukční řešení fasády. U provětrávaných fasád je navíc součástí systému vzduchová dutina, kterou je nutné zohlednit v požárním návrhu.

Jakou třídu reakce na oheň má fasádní systém Stavoblock?

Pro stanovenou konfiguraci fasádního systému Stavoblock je deklarována nejvyšší třída reakce na oheň A1. Evropské technické posouzení ETA 16/0773 přitom definuje Stavoblock fasádu jako sestavu zahrnující obkladové prvky, upevňovací prostředky a součásti podkladního rámu, případně také izolaci.

Jaký nosný rošt používá provětrávaná fasáda Stavoblock?

Stavoblock používá nosnou podkonstrukci z ocelových profilů. Evropské technické posouzení ETA 16/0773 popisuje kovové Omega profily podkladního rámu a jejich konkrétní konstrukční uspořádání. Ocelová podkonstrukce je tedy systémovou součástí posuzované fasádní sestavy, nikoli pouze doplňkovým prvkem zvoleným při montáži.

Na co se při výběru provětrávané fasády bytového domu ptát dodavatele?

Nejdůležitější je zjistit, jaké požární vlastnosti má celá navržená fasádní sestava – nikoli pouze pohledový obklad. Ptejte se na materiál nosného roštu, tepelnou izolaci, způsob kotvení a především na to, co přesně zahrnuje předložená požární klasifikace, ETA nebo jiné technické posouzení a zda tato skladba odpovídá fasádě, která bude skutečně realizována na vašem domě.

Zdroje: ČSN EN 13501-1, ČSN 73 0810, ETA 16/0773 STAVOBLOCK FASÁDA, Prohlášení o vlastnostech STAVOBLOCK FASÁDA, požárně-technické posouzení PAVUS a oficiální Grenfell Tower Inquiry
